Beschreibung

• Bügel und Bolzen aus hochfestem Stahl
• Güteklasse 6
• Geschmiedet und vergütet
• Oberfläche feuerverzinkt
• Gerade Form
• Mit Mutter und Splint

Spezifikationen

Farbe	Grau-verzinkt
Material	Stahl
Oberfläche	Verzinkt
Schäkelform	Gerade
Bolzentyp	Mutter + Splint

Downloads

Gebrauchsanweisung gerade und geschweift EN13889_1.pdf (855.5 KB)

Download

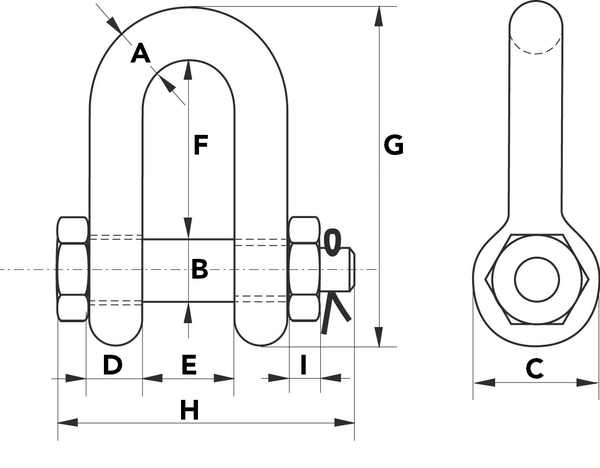

Masszeichnungen

	Tragfähigkeit	A	B	C	D	E	F	G	H	I
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm
00054	0.5	7.0	8.0	17.0	7.0	12.0	22.0	47.0	43.0	4.0
00055	0.75	9.0	10.0	21.0	9.0	13.5	26.0	56.0	51.0	5.0
00057	1	10.0	11.0	23.0	10.0	17.0	32.0	66.0	57.5	9.0
00058	1.5	11.0	13.0	26.0	11.0	19.0	37.0	74.0	72.0	10.0
00059	2	13.5	16.0	34.0	13.5	22.0	43.0	85.0	83.0	13.0
00060	3.25	16.0	19.0	40.0	16.0	27.0	51.0	105.0	99.0	17.0
00061	4.75	19.0	22.0	47.0	19.0	31.0	59.0	125.0	115.0	20.0
00062	6.5	22.0	25.0	53.0	22.0	36.0	73.0	144.0	131.0	23.0
00063	8.5	25.0	28.0	60.0	25.0	43.0	85.0	161.0	151.0	25.0
00064	9.5	28.0	32.0	67.0	28.0	47.0	90.0	179.0	167.0	28.0
00066	12	32.0	35.0	74.0	32.0	51.0	94.0	199.0	179.0	31.0
00067	13.5	35.0	38.0	80.0	35.0	57.0	115.0	220.0	198.0	34.0
00068	17	38.0	42.0	89.0	38.0	60.0	127.0	239.0	202.0	19.0
00069	25	45.0	50.0	104.0	45.0	74.0	149.0	283.0	244.0	24.0
00070	35	50.0	57.0	111.0	50.0	83.0	171.0	333.0	270.0	27.0
00071	55	65.0	70.0	145.0	65.0	105.0	203.0	399.0	330.0	33.0
