Beschreibung

• Güteklasse 10
• 360° in Belastungsrichtung einstellbar
• Allseitig belastbar
• Mit unverlierbarem Easy-Fit-Schlüssel für einfache Montage und Demontage
• Unverlierbare Schraube

Hinweise

• Nicht für Dauer-Drehbewegung unter Last geeignet.

Spezifikationen

Farbe	Pink
Material	Stahl
Oberfläche	Lackiert
Güteklasse	GK10
Verbindungsart	Schraubbar
Gewindeart	Metrisches Feingewinde (ISO)

Über RUD

Die heute weltweit agierende RUD Gruppe bietet mit ihren Hauptentwicklungs- und Produktionsstandorten in Aalen als schwäbische Ideenschmiede zukunftsweisende Problemlösungen mit Kettensystemen und Bauteilen für vielfältige Einsatzgebiete.

Mehr erfahren

Downloads

Betriebsanleitung (1.4 MB)

Download

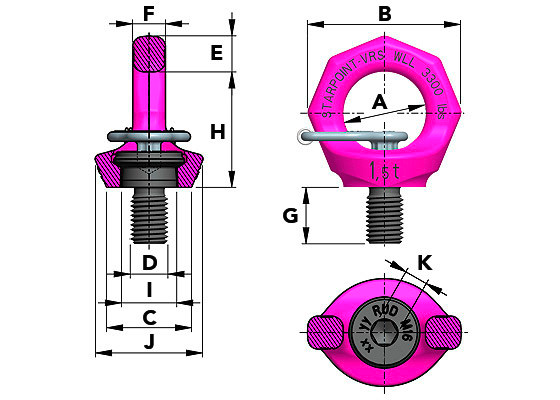

Masszeichnungen

	Gewinde	Gewinde-Länge	Tragfähigkeit	A	B	C	D	E	F	G	H	I	J	K
		mm	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
20319-MF12	MF12x1.5	18	0.75	30.0	56.0	30.0	12.0	13.0	10.0	18.0	42.0	19.8	34.0	8.0
20319-MF16	MF16x1.5	24	1.5	35.0	65.0	36.0	16.0	15.0	13.0	24.0	49.0	23.5	40.0	10.0
20319-MF20	MF20x2	30	2.3	40.0	76.0	41.0	20.0	17.0	16.0	30.0	58.0	29.3	50.0	12.0
20319-MF24	MF24x2	36	3.2	49.0	92.0	51.0	24.0	20.0	19.0	36.0	70.0	35.0	60.0	14.0
20319-MF30	MF30x2	42	4.5	60.0	114.0	66.0	30.0	26.0	24.0	45.0	87.0	44.0	75.0	17.0
20319-MF36	MF36x3	54	7	72.0	135.0	76.0	36.0	32.0	29.0	54.0	103.0	53.0	97.0	22.0
20319-MF8	MF8x1	12	0.3	25.0	47.0	25.0	8.0	11.0	9.0	12.0	35.0	16.3	30.0	6.0
