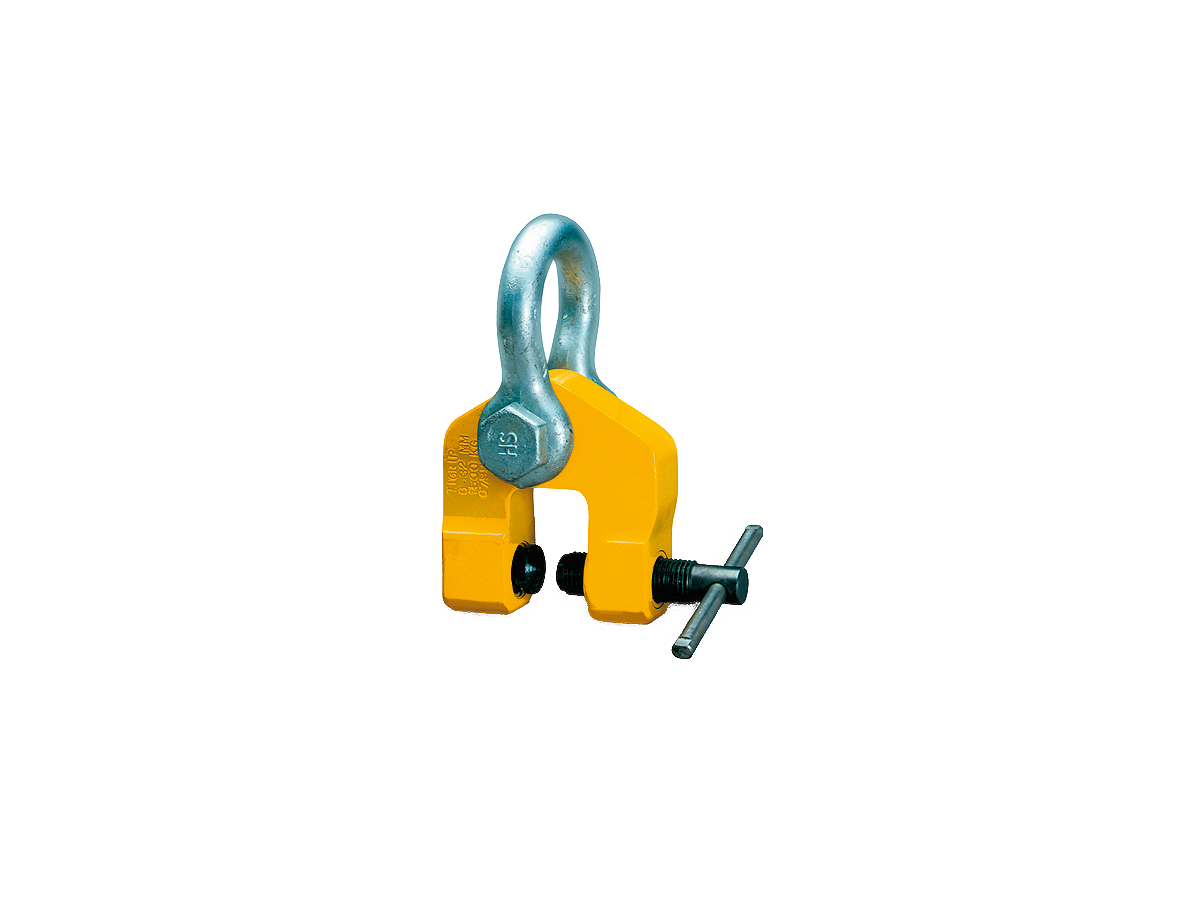

Schraubklemme TSH

Robuste Schraubklemme für vertikales Heben und Wenden.

Schraubklemme TSH

Ihr Preis / Stk
564.90

Robuste Schraubklemme für vertikales Heben und Wenden.

5

Beschreibung

  • Vertikales Heben und Wenden (bis zu 180°)
  • Optimal für einzelne Bleche, Stahlplatten, bzw. Profile usw.
  • Hohe Klemmkraft durch gelagerte Klemmbacke (feste Seite)
  • Wartungsarme und servicefreundliche Konstruktion

Hinweise

  • Nicht für den Personentransport zugelassen!
  • Max. Oberflächenhärte: HRC 50

Spezifikationen

Farbe Gelb
Material Stahl
Oberfläche Lackiert
Für Oberflächenhärte max. 50 HRC

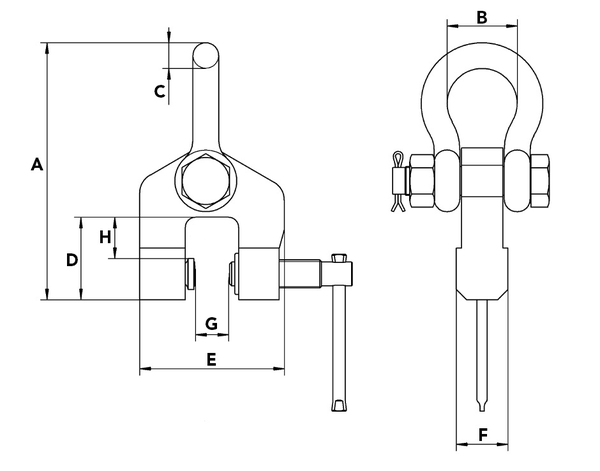

Masszeichnungen


Tragfähigkeit Greifbereich min. Greifbereich max. A B C D E F G H
t mm mm mm mm mm mm mm mm mm mm
13569-0750 0.75 0 28 190.0 52.0 19.0 43.0 113.0 35.0 28 15.0
13569-1500 1.5 0 32 255.0 65.0 26.0 75.0 130.0 44.0 32 40.0
13569-2000 2 90 140 318.0 74.0 30.0 90.0 286.0 60.0 140 38.0
13569-3000 3 0 50 290.0 74.0 30.0 85.0 170.0 50.0 50 40.0
13569-5000 5 0 80 470.0 130.0 50.0 135.0 225.0 72.0 80 50.0
