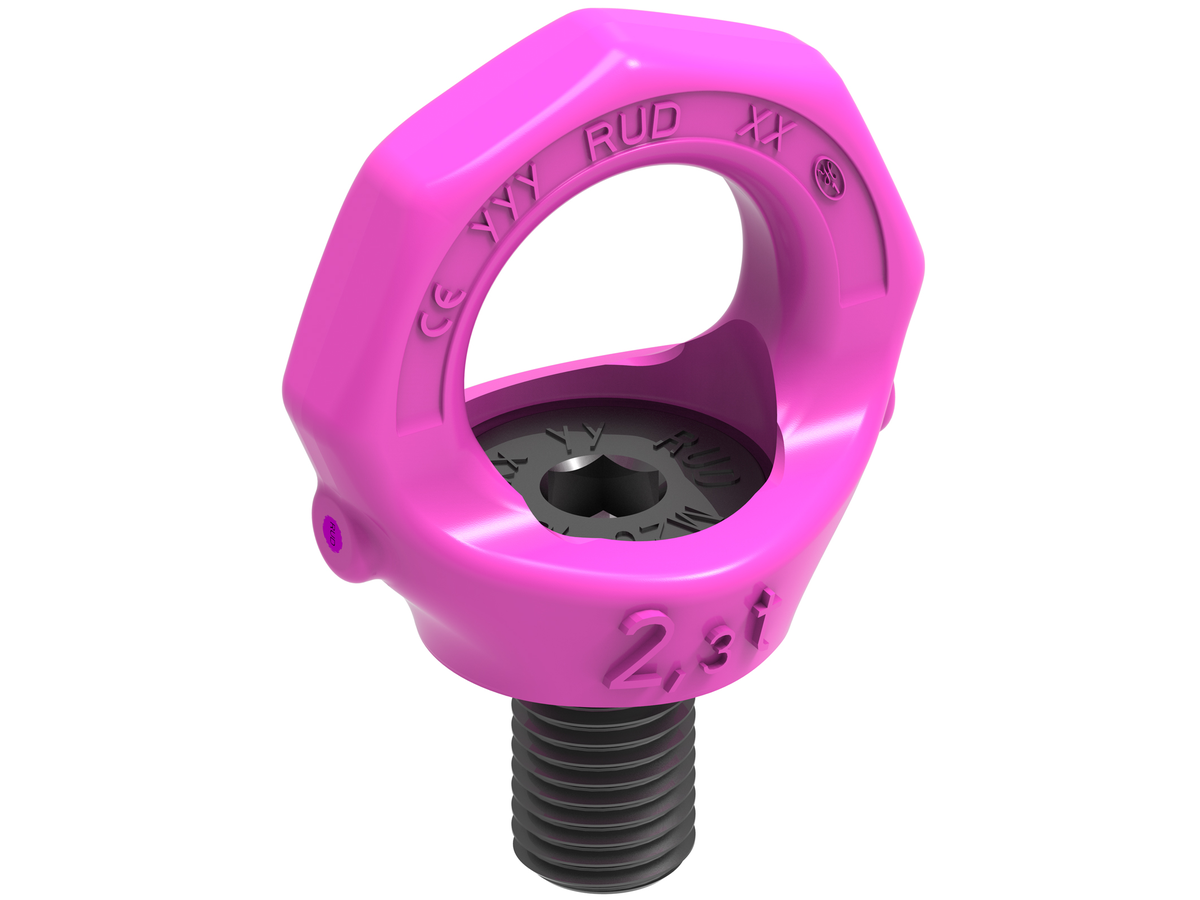

:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/10_ringschrauben/ringschraube-vrs/20320_ringschraube-vrs-kurz_img-01.png "Ringschraube VRS, M24")

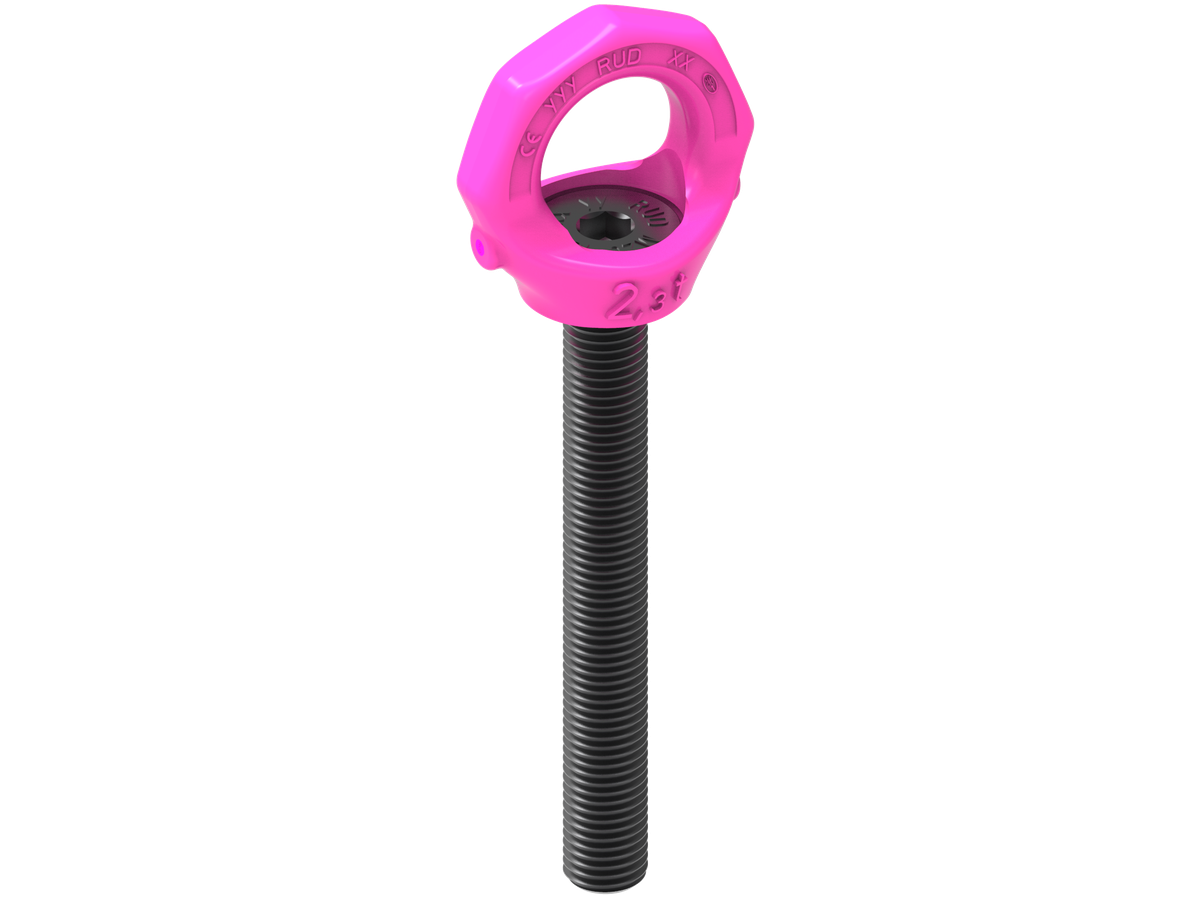

:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/10_ringschrauben/ringschraube-vrs/20320_ringschraube-vrs-lang_img-01.png "Ringschraube VRS, M24")
Ringschraube VRS, M24
Ihr Preis
/ Stk
129.85
Brutto
/ Stk
122.50
MTZ*
6%
Ringschraube mit metrischem Gewinde in Güteklasse 10. Ringkörper kann 360° gedreht werden und richtet sich immer korrekt aus.
| Art-Nr | 20320-M24-L48 |
|---|
Beschreibung
- Güteklasse 10
- 360° in Belastungsrichtung einstellbar
- Allseitig belastbar
- Unverlierbare Schraube
Hinweise
- Auch mit Feingewinde, Rohrgewinde oder Zollgewinde lieferbar.
- Nicht für Dauer-Drehbewegung unter Last geeignet.
Spezifikationen
| Farbe | Pink |
|---|---|
| Gewicht | 1 kg |
| Material | Stahl |
| Oberfläche | Lackiert |
| Güteklasse | GK10 |
| Verbindungsart | Schraubbar |
| Gewindeart | Metrisch (ISO) |
| Gewinde | M24 |
| Gewinde-Länge | 48 mm |
| Tragfähigkeit | 3.2 t |
| Tragfähigkeit 1-Strang 0° | 8 t |
| Tragfähigkeit 1-Strang 90° | 3.2 t |
| Tragfähigkeit 2-Strang 0° | 16 t |
| Tragfähigkeit 2-Strang 90° | 6.4 t |
| Tragfähigkeit 2-Strang 0-45° | 4.48 t |
| Tragfähigkeit 2-Strang 45-60° | 3.2 t |
| Tragfähigkeit 2-Strang asymmetrisch | 3.2 t |
| Tragfähigkeit 3/4-Strang 0-45° | 6.7 t |
| Tragfähigkeit 3/4-Strang 45-60° | 4.8 t |
| Tragfähigkeit 3/4-Strang asymmetrisch | 3.2 t |

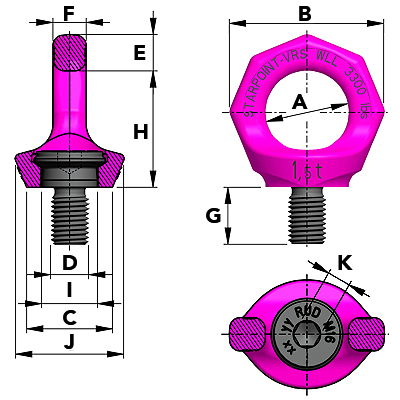

Masszeichnungen
:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/10_ringschrauben/ringschraube-vrs/20320_ringschraube-vrs_img-mass-01.png)
| A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 49.0 | 92.0 | 51.0 | 24.0 | 20.0 | 19.0 | 48.0 | 70.0 | 35.0 | 60.0 | 14.0 |
