Beschreibung

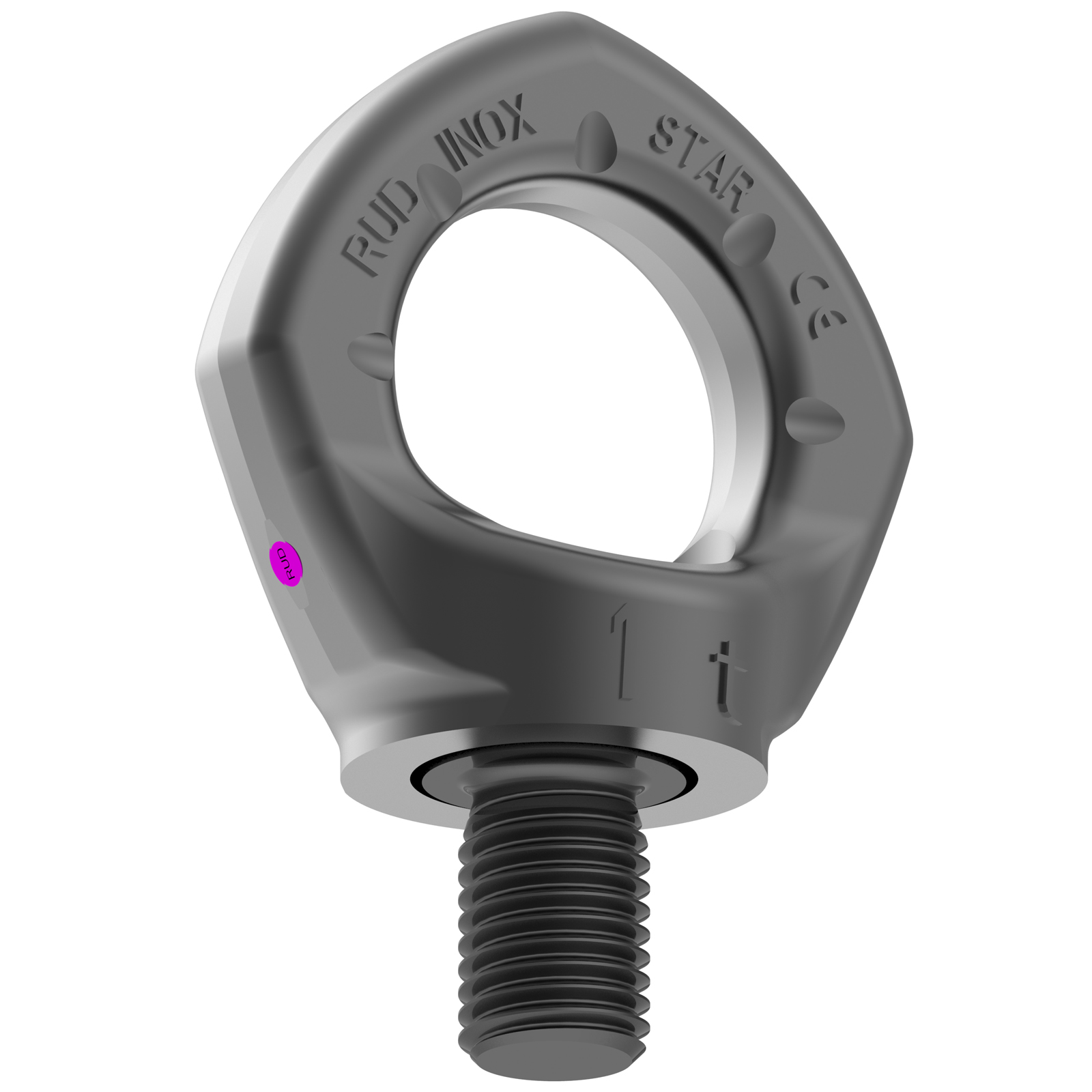

- Pentaförmige Ringschraube
- 360° drehbar, in Lastrichtung einstellbar
- Geschmiedeter Ringkörper aus Duplexstahl 1.4462
- Unverlierbare Schraube
Hinweise
- Nicht für Dauer-Drehbewegung unter Last geeignet.
Spezifikationen
Farbe | Grau-rostfrei |
---|---|
Material | Edelstahl |
Oberfläche | Rostfrei |
Güteklasse | GK10 |
Verbindungsart | Schraubbar |
Gewindeart | Metrisch (ISO) |
Über RUD
Die heute weltweit agierende RUD Gruppe bietet mit ihren Hauptentwicklungs- und Produktionsstandorten in Aalen als schwäbische Ideenschmiede zukunftsweisende Problemlösungen mit Kettensystemen und Bauteilen für vielfältige Einsatzgebiete.

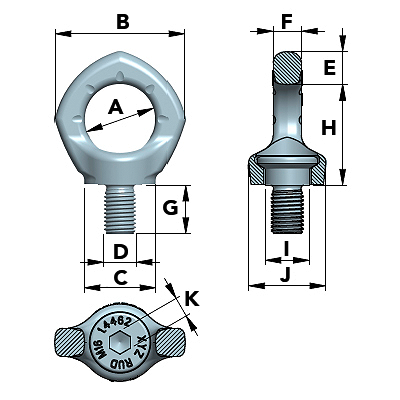

Masszeichnungen
Gewinde | Gewinde-Länge | Tragfähigkeit | A | B | C | D | E | F | G | H | |
---|---|---|---|---|---|---|---|---|---|---|---|
mm | t | mm | mm | mm | mm | mm | mm | mm | mm | ||
20322-M12 | M12 | 18 | 0.5 | 30.0 | 56.0 | 30.0 | 12.0 | 14.0 | 12.0 | 18.0 | 43.0 |
20322-M12-L50 | M12 | 50 | 0.5 | 30.0 | 56.0 | 30.0 | 12.0 | 14.0 | 12.0 | 50.0 | 43.0 |
20322-M16 | M16 | 24 | 1 | 35.0 | 65.0 | 36.0 | 16.0 | 16.0 | 14.0 | 24.0 | 50.0 |
20322-M20 | M20 | 30 | 2 | 40.0 | 74.0 | 42.0 | 20.0 | 19.0 | 16.0 | 30.0 | 57.0 |
20322-M20-L60 | M20 | 60 | 2 | 40.0 | 74.0 | 42.0 | 20.0 | 19.0 | 16.0 | 60.0 | 57.0 |
20322-M24 | M24 | 36 | 2.5 | 48.0 | 92.0 | 50.0 | 24.0 | 24.0 | 19.0 | 36.0 | 69.0 |
