:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/60_anschraubpunkte/anschraubpunkt-b-aba/20328_anschraubpunkt-b-aba_img-01.png "Anschraubpunkt B-ABA, 1.6 t")
Anschraubpunkt B-ABA, 1.6 t
Ihr Preis
/ Stk
156.88
Brutto
/ Stk
148.00
MTZ*
6%
Schraubbarer, fixer Anschlagpunkt für vielseitige Anwendungen. Mit Verschleissanzeige und vergütetem Grundkörper.
| Art-Nr | 20328-01 |
|---|
Beschreibung
- Schraubbarer, fixer Anschlagpunkt für vielseitige Anwendungen
- 4-fache Sicherheit gegen Bruch
- Patentierte Verschleiss- und Winkelanzeigen innen und aussen
- Vergüteter Grundkörper, dadurch verschleissfester
Spezifikationen
| Farbe | Pink |
|---|---|
| Gewicht | 0.88 kg |
| Material | Stahl |
| Oberfläche | Lackiert |
| Güteklasse | GK10 |
| Verbindungsart | Schraubbar |
| Gewindeart | Metrisch (ISO) |
| Gewinde | M10 |
| Gewinde-Länge | 13 mm |
| Tragfähigkeit | 1.6 t |
| Tragfähigkeit 1-Strang 0° | 1.6 t |
| Tragfähigkeit 1-Strang 90° | 1.6 t |
| Tragfähigkeit 2-Strang 0° | 3.2 t |
| Tragfähigkeit 2-Strang 90° | 3.2 t |
| Tragfähigkeit 2-Strang 0-45° | 2.2 t |
| Tragfähigkeit 2-Strang 45-60° | 1.6 t |
| Tragfähigkeit 2-Strang asymmetrisch | 1.6 t |
| Tragfähigkeit 3/4-Strang 0-45° | 3.4 t |
| Tragfähigkeit 3/4-Strang 45-60° | 2.4 t |
| Tragfähigkeit 3/4-Strang asymmetrisch | 1.6 t |

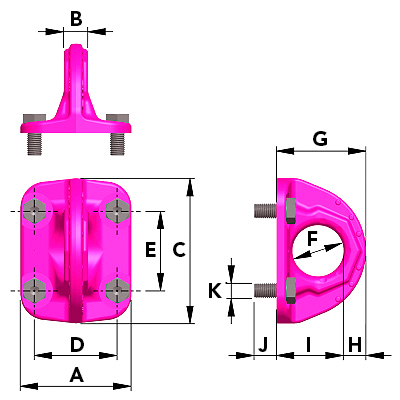

Masszeichnungen
:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/60_anschraubpunkte/anschraubpunkt-b-aba/20328_anschraubpunkt-b-aba_img-mass-01.png)
| A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 75.0 | 16.0 | 100.0 | 55.0 | 55.0 | 35.0 | 62.5 | 16.0 | 47.0 | 13.0 | 10.0 |
