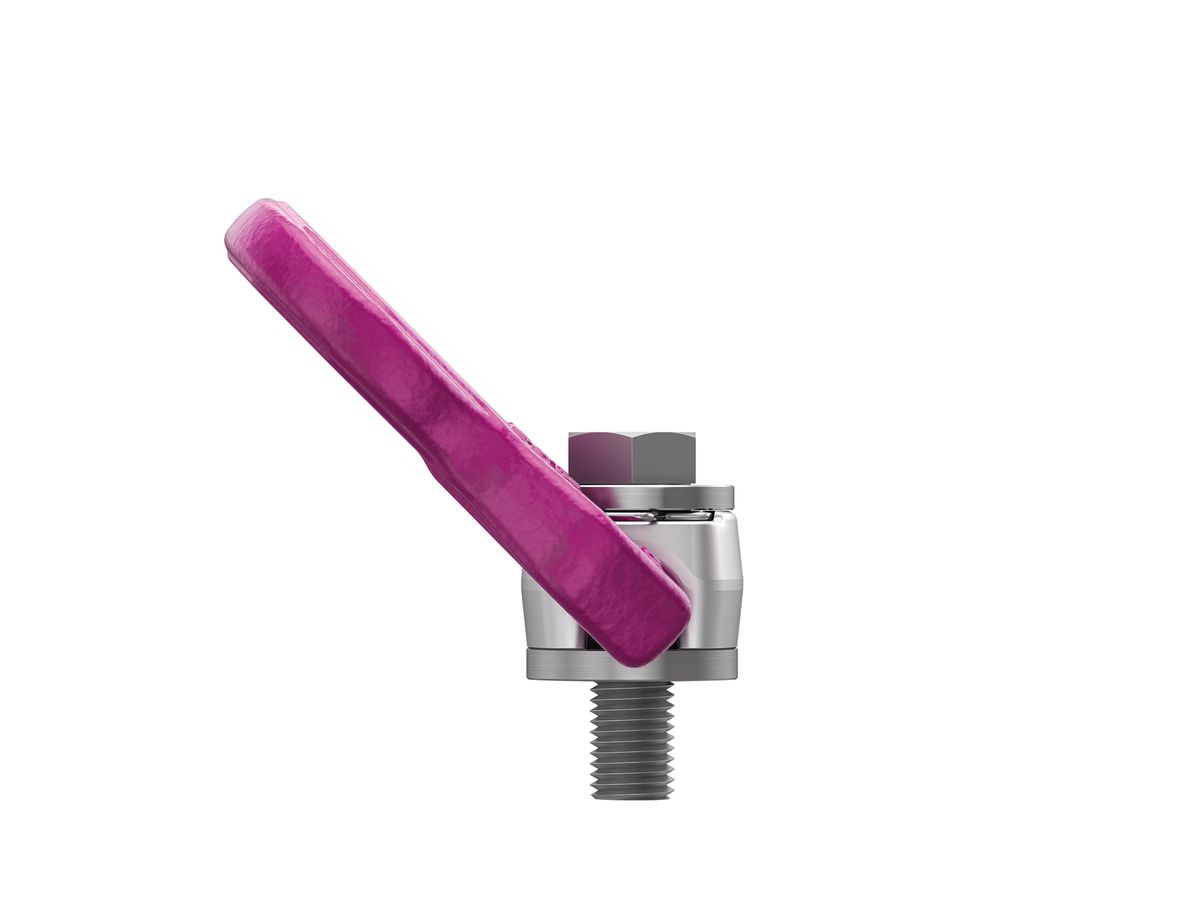

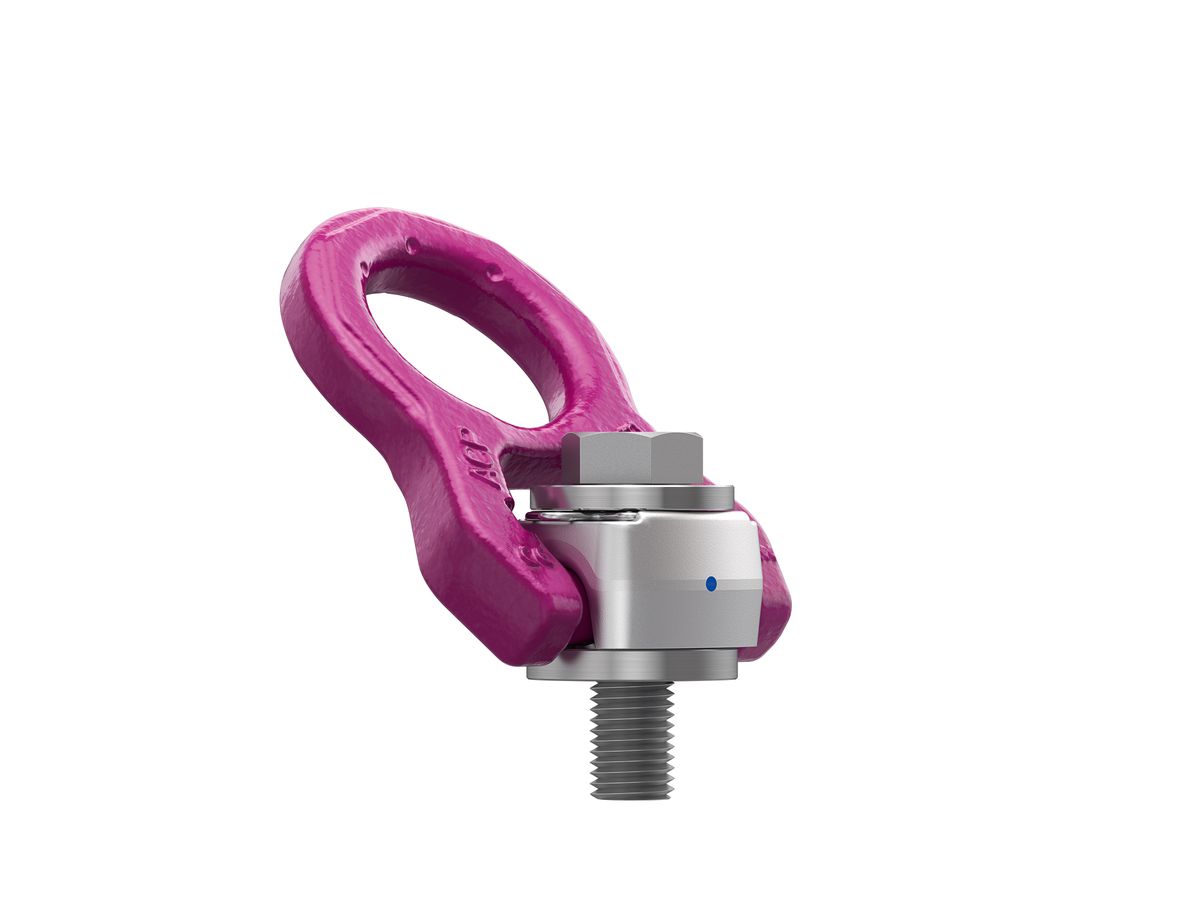

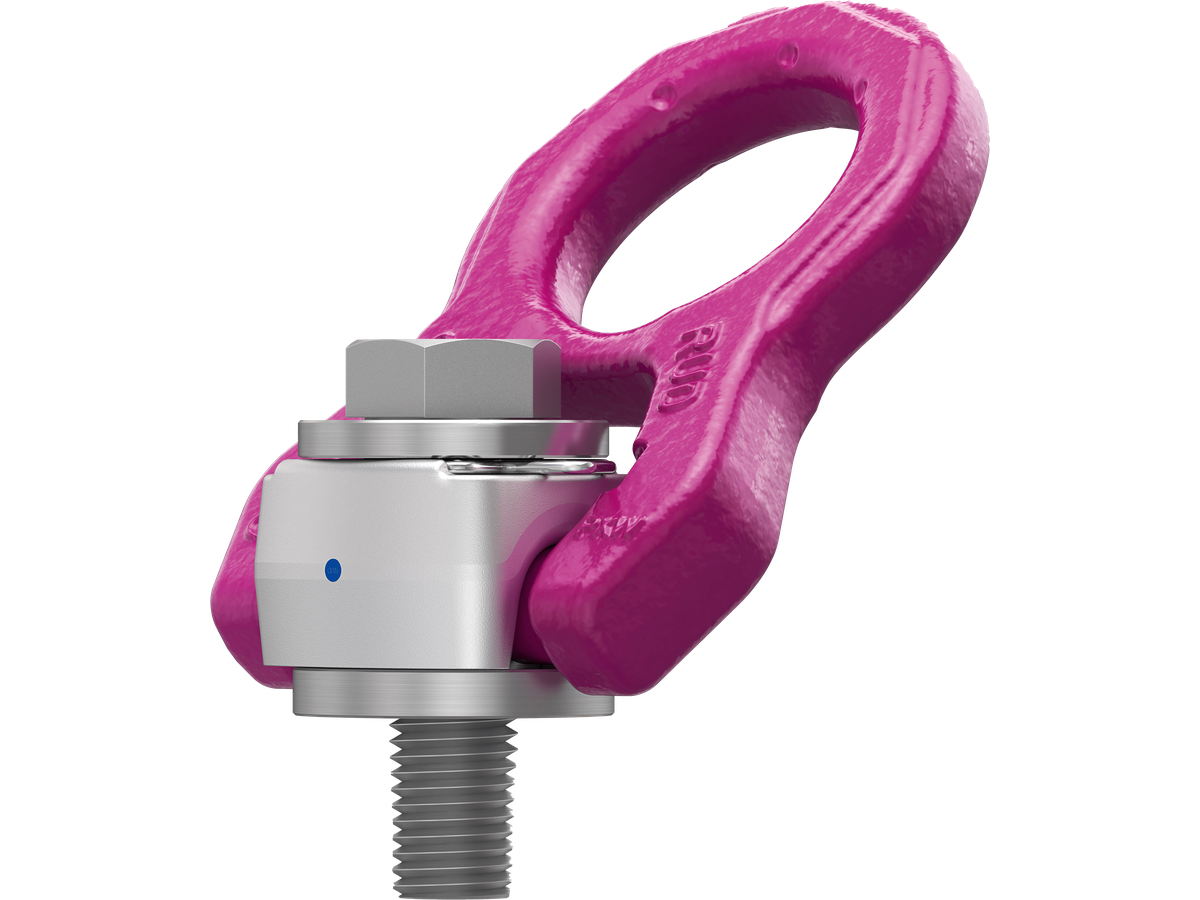

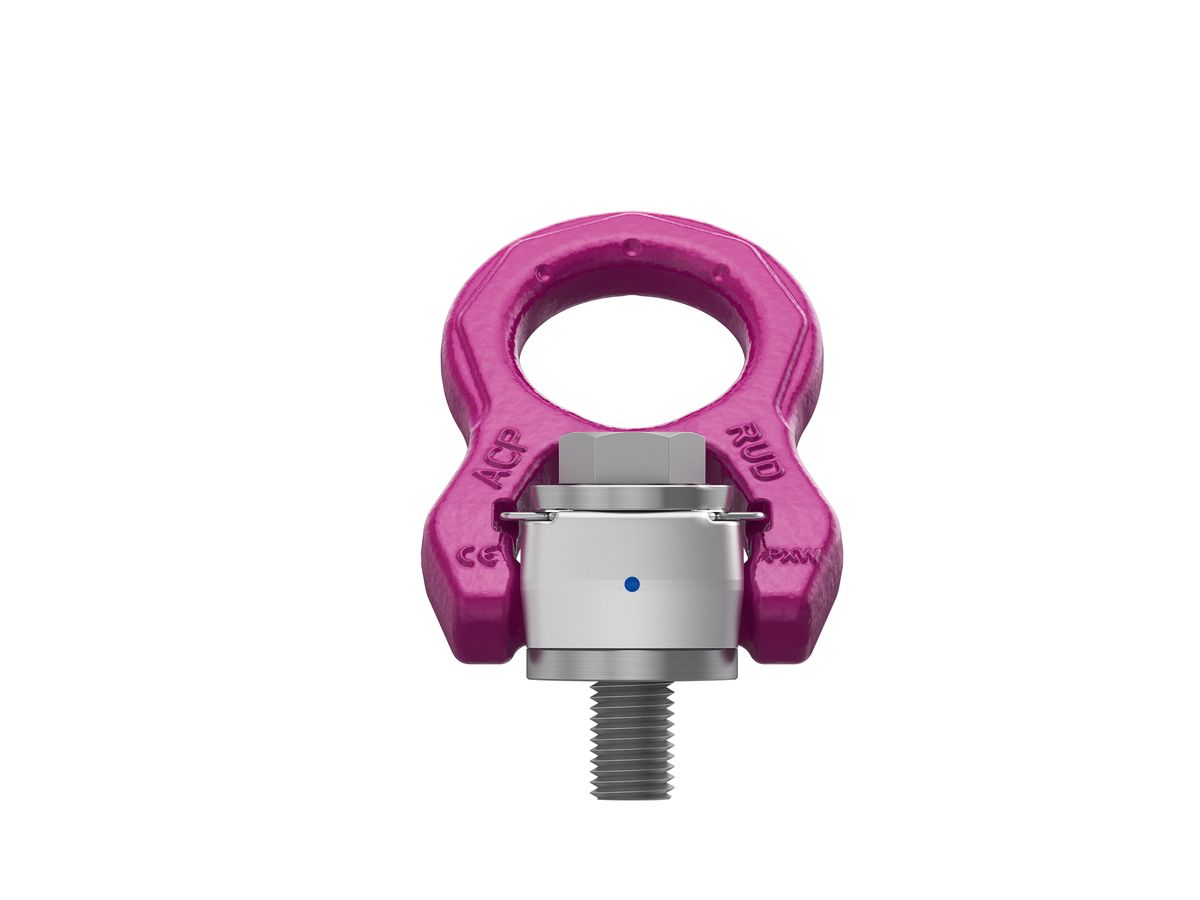

Anschlagwirbel ACP-Turnado, M16
Anschlagwirbel mit metrischem Gewinde in der Güteklasse 12. Der erste intelligente Anschlagpunkt mit einzigartiger Federmechanik. Erhöht die Sicherheit dank automatischer Ausrichtung in Kraftrichtung.
Artikel-Nr:28651-M16
Ihr Preis
CHF
/ Stk
107.50
Brutto
CHF
/ Stk
107.50
Verfügbar
Beschreibung
- Güteklasse 12

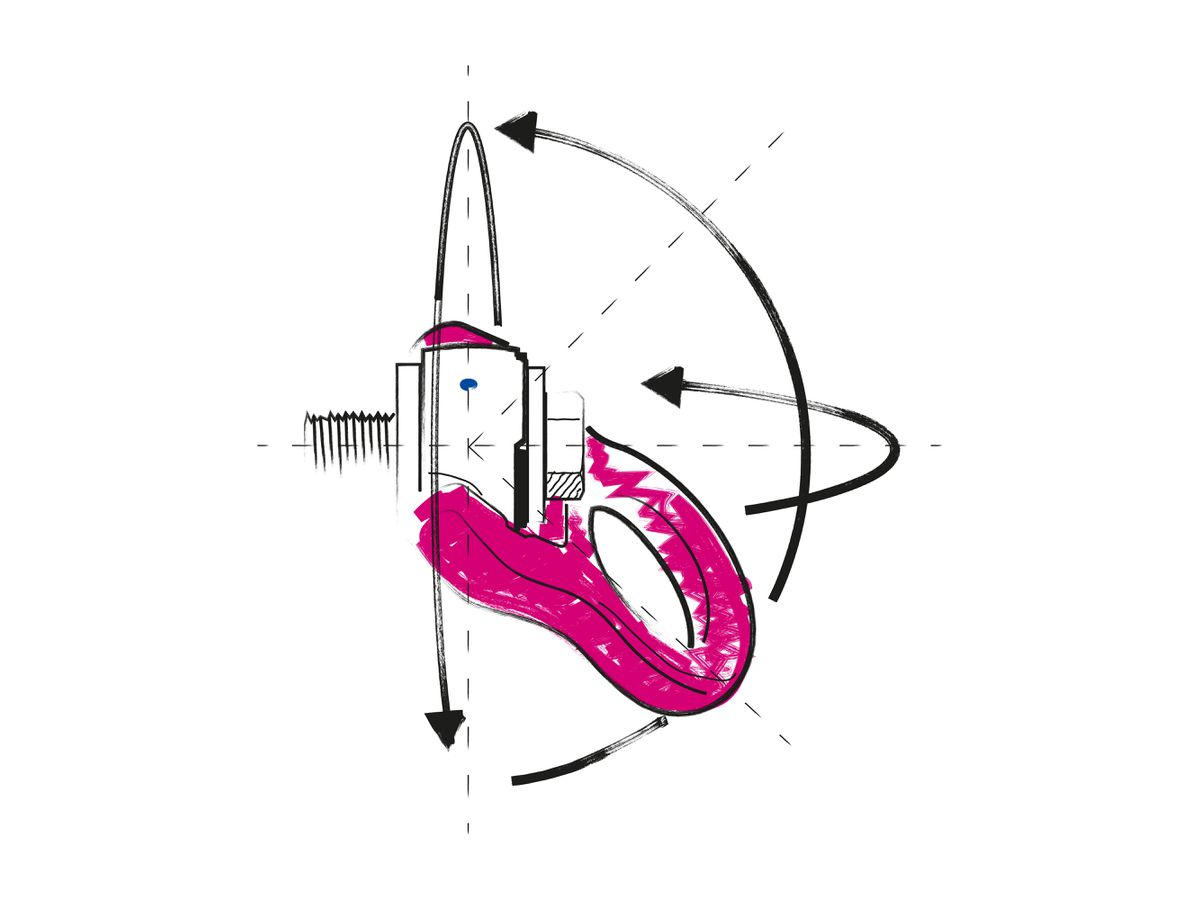

- automatische Ausrichtung in Kraftrichtung
- RUD Federmechanik
- mit integriertem RFID Transponder (RUD BLUE-ID SYSTEM)
- Kein Verklanken dank rundem Bügel
Spezifikationen
- Farbe
- ICE-Pink
- Gewicht
- 0.82 kg
- Material
- Stahl
- Oberfläche
- Lackiert
- Verbindungsart
- Schraubbar
- Gewindeart
- Metrisch (ISO)
- Gewinde
- M16
- Gewinde-Länge
- 22 mm
- Tragfähigkeit
- 2.5 t
- Ausführung Feder
- Mit Feder
- Tragfähigkeit 1-Strang 0°
- 2.5 t
- Tragfähigkeit 1-Strang 90°
- 2.5 t
- Tragfähigkeit 2-Strang 0°
- 5 t
- Tragfähigkeit 2-Strang 90°
- 5 t
- Tragfähigkeit 2-Strang 0-45°
- 3.5 t
- Tragfähigkeit 2-Strang 45-60°
- 2.5 t
- Tragfähigkeit 2-Strang asymmetrisch
- 2.5 t
- Tragfähigkeit 3/4-Strang 0-45°
- 5.25 t
- Tragfähigkeit 3/4-Strang 45-60°
- 3.75 t
- Tragfähigkeit 3/4-Strang asymmetrisch
- 2.5 t
- Norm
-
- DIN EN 1677-1:2009-03
- DIN EN ISO 12100:2011-03

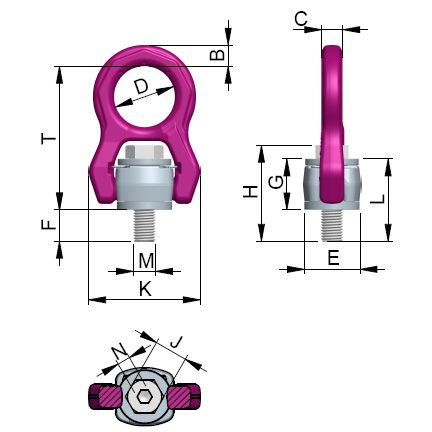

Masszeichnungen
:strip_icc():strip_exif()/sortiment/010_anschlagmittel/40_anschlagpunkte/10_metrisches-gewinde/30_anschlagwirbel/anschlagwirbel-acp-turnado/28651_ACP-Turnado-Masszeichnung.jpg)
| T | B | C | D | E | F | G | H | I | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 107 | 14 | 14 | 50 | 40 | 22 | 36 | 68 | 24 | 76 | 58 | 16 | 10 |
