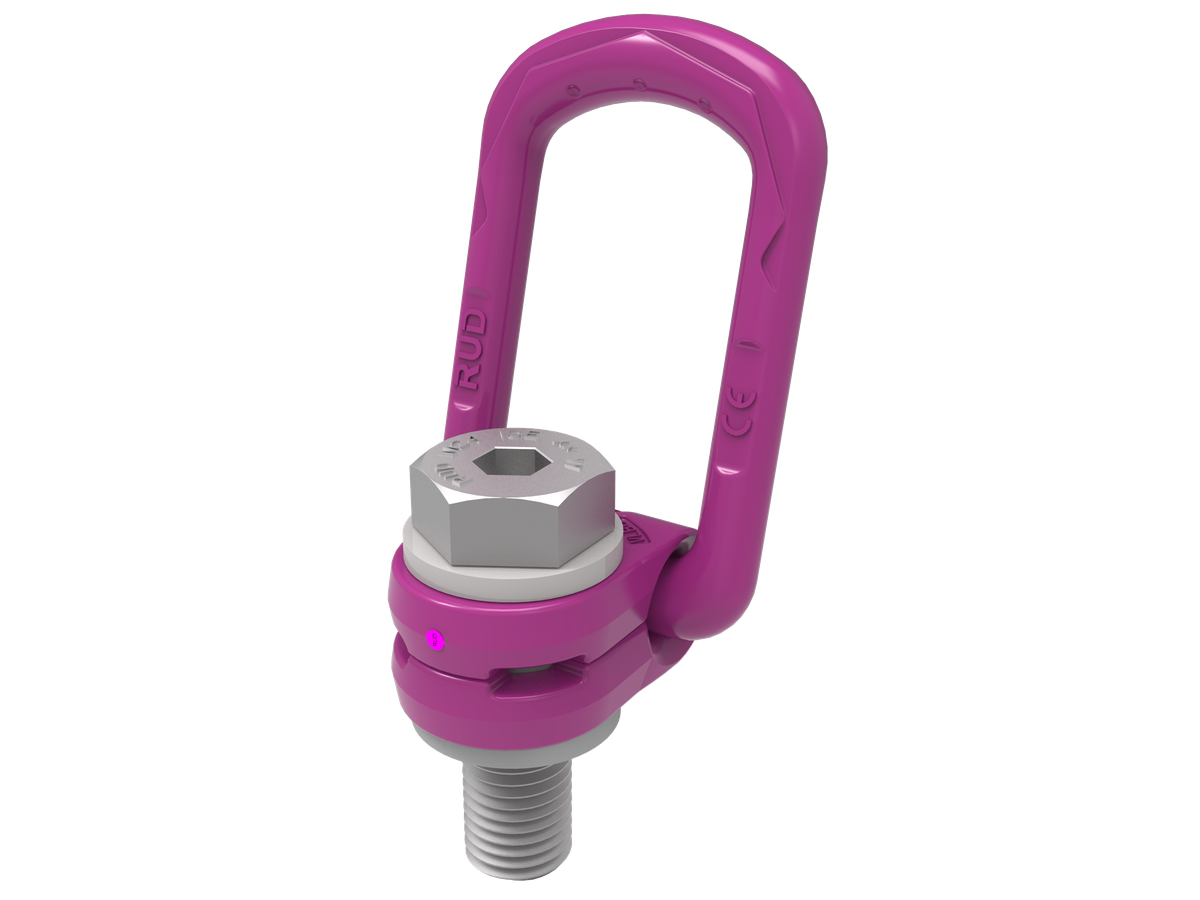

Anschlagwirbel VLBG-PLUS, M8

Anschlagwirbel mit metrischem Gewinde in Güteklasse 12. Wirbel kann 360° gedreht werden und richtet sich immer korrekt aus. Einhängebügel bis 180° schwenkbar.

Anschlagwirbel VLBG-PLUS, M8

Ihr Preis / Stk
98.58
Brutto / Stk
93.00
MTZ*
6%
Verfügbar Abholshop: Verfügbar

Anschlagwirbel mit metrischem Gewinde in Güteklasse 12. Wirbel kann 360° gedreht werden und richtet sich immer korrekt aus. Einhängebügel bis 180° schwenkbar.

Art-Nr 20317-M8

Beschreibung

  • Anschlagwirbel in Güteklasse 12
  • ICE-Bolt mit revolutionären mechanischen Eigenschaften
  • Optimierte Tragfähigkeit durch unverlierbare aber austauschbare ICE-Bolt
  • In Kraftrichtung einstellbarer Bügel
  • Wirbel kann 360° gedreht werden und richtet sich immer korrekt aus
  • Einhängebügel bis 180° schwenkbar

Hinweise

  • Nicht für Dauer-Drehbewegung unter Last geeignet.

Spezifikationen

Farbe ICE-Pink
Gewicht 0.3 kg
Material Stahl
Oberfläche Lackiert
Güteklasse GK12
Verbindungsart Schraubbar
Gewindeart Metrisch (ISO)
Gewinde M8
Gewinde-Länge 11 mm
Tragfähigkeit 0.63 t
Tragfähigkeit 1-Strang 0° 0.63 t
Tragfähigkeit 1-Strang 90° 0.63 t
Tragfähigkeit 2-Strang 0° 1.26 t
Tragfähigkeit 2-Strang 90° 1.26 t
Tragfähigkeit 2-Strang 0-45° 0.88 t
Tragfähigkeit 2-Strang 45-60° 0.63 t
Tragfähigkeit 2-Strang asymmetrisch 0.63 t
Tragfähigkeit 3/4-Strang 0-45° 1.32 t
Tragfähigkeit 3/4-Strang 45-60° 0.95 t
Tragfähigkeit 3/4-Strang asymmetrisch 0.63 t

Über RUD

Die heute weltweit agierende RUD Gruppe bietet mit ihren Hauptentwicklungs- und Produktionsstandorten in Aalen als schwäbische Ideenschmiede zukunftsweisende Problemlösungen mit Kettensystemen und Bauteilen für vielfältige Einsatzgebiete.

Downloads

20317_anschlagwirbel-vlbg-plus_anl-betr.pdf (1.6 MB)

Download

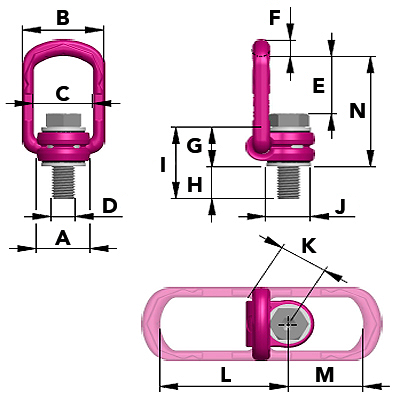

Masszeichnungen


A B C D E F G H I J K L M N
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
30.0 54.0 34.0 8.0 40.0 10.0 29.0 11.0 40.0 24.0 32.0 75.0 45.0 75.0
